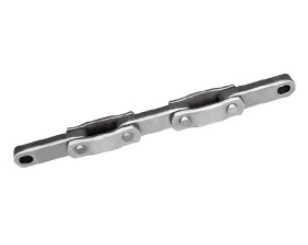

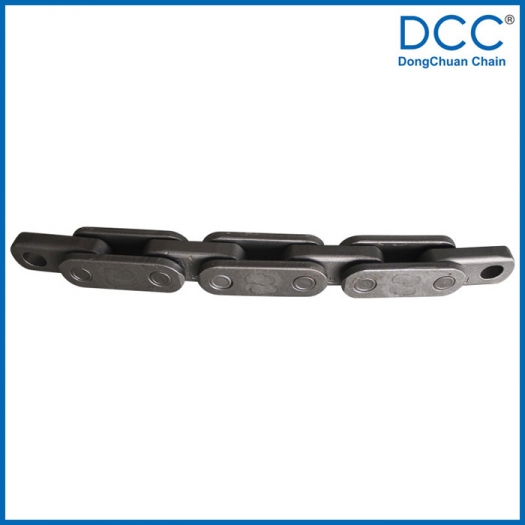

雙向側彎鏈
鏈條的外鏈板為折彎形狀,內鏈板由鍛造而成,鏈條可以軸向雙向彎曲使用,鏈條外鏈板的側面有R2的圓角或2x45°的倒角,內鏈板側面2x45°的倒角,外鏈板的兩側面和外平面,內鏈板的兩側面,和銷軸的外圓為高頻處理,使鏈條在長期使用中不易磨損。雙向側彎鏈主要用于奶制品包裝箱輸送線。
![]() | ![]() |

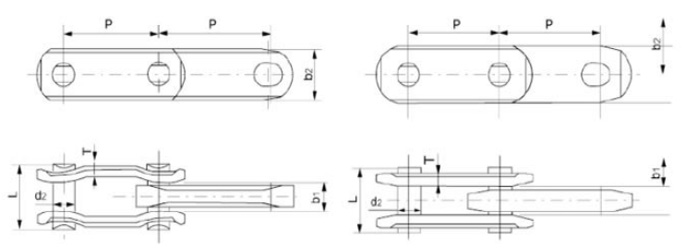

DF3498 | DF3500& DF3910 |
鏈號 | 節 距P | 內節寬度 b1 (mm) | 鏈板高度 b2 (mm) | 鏈板 厚度 T(mm) | 銷軸直徑 d2 (mm) | 銷軸長度 L (mm) | 最小側彎半徑 R (mm) | 抗拉強度 Q (min) KN | 每米重量 q (kg/m) |
DF-3500 | 76.2/63.5 | 17.5 | 31.8 | 6.4/16 | 14.5 | 36.5 | 508 | 213 | 4.9 |
DF-3910 | 76.2 | 17.5 | 31.8 | 6.4/16 | 14.5 | 36.5 | 560 | 213 | 4.8 |
DF-3498 | 63.5/44.45 | 19.05 | 34.9 | 8/16 | 15.67 | 37.3 | 457 | 256 | 5.9 |
